产品简介
86系列直流无刷电机，相较于市场中现有的产品，因设计革新使86无刷电机具有噪音更低，振动更小和工作寿命更长的优势。产品可以广泛应用与工业自动化、泵阀、太阳能设备等。
产品特点
| 驱动电压：DC48V,AC220V 基座号：86方形 功率：225W-550W 调速范围：≤3500rpm 适配驱动器：BLD750,BLDH350,BLDH750 |
参数规格
86无刷电机型号 | 电压 | 功率 | 转速 | 力矩 | 机身长 |
86BLF-2230LBB | 48 | 220 | 3000 | 0.7 | 82 |
86BLF-4430LBB | 48 | 440 | 1500 | 1.4 | 112 |
86BLF-2230HBB | 310 | 220 | 3000 | 0.7 | 82 |
86BLF-3315HBB | 310 | 330 | 1500 | 2.1 | 152 |
86BLF-3330HBB | 310 | 330 | 3000 | 1.05 | 96 |
86BLF-4030HBB | 310 | 400 | 3000 | 1.4 | 112 |
86BLF-5030HBB | 310 | 500 | 3000 | 1.6 | 125 |

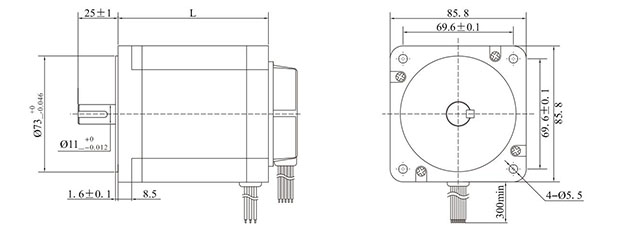

机械尺寸
型号 | 轴长 | 轴径 | U | V | W | HU | HV | HW | REF- | REF+ |
86BLF-2230LBB | 25 | 11 | 粗红 | 粗黄 | 粗蓝 | 细红 | 细黄 | 细蓝 | 细黑 | 细白 |
86BLF-4430LBB | 25 | 12.7 | 粗红 | 粗黄 | 粗蓝 | 细红 | 细黄 | 细蓝 | 细黑 | 细白 |
86BLF-2230HBB | 25 | 11 | 粗红 | 粗黄 | 粗蓝 | 细红 | 细绿 | 细蓝 | 细黑 | 细白 |
86BLF-3315HBB | 32 | 11 | 粗黄 | 粗绿 | 粗蓝 | 细黄 | 细绿 | 细蓝 | 细黑 | 细红 |
86BLF-3330HBB | 25 | 10.9 | 粗红 | 粗黄 | 粗蓝 | 细红 | 细黄 | 细蓝 | 细黑 | 细白 |
86BLF-4030HBB | 25 | 10.9 | 粗红 | 粗黄 | 粗蓝 | 细红 | 细黄 | 细蓝 | 细黑 | 细白 |
86BLF-5030HBB | 25 | 10.9 | 粗红 | 粗黄 | 粗蓝 | 细红 | 细黄 | 细蓝 | 细黑 | 细白 |

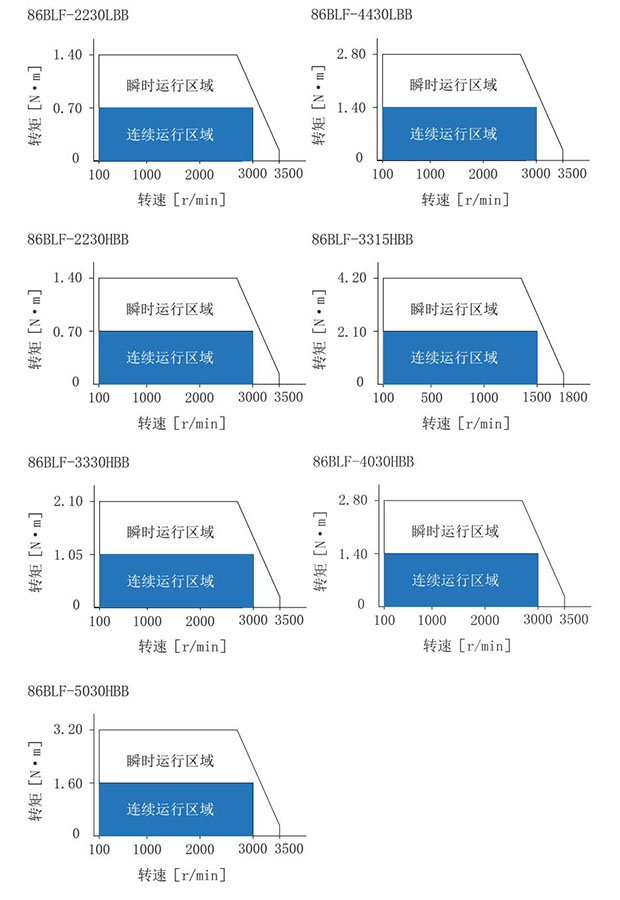

力矩曲线图
